網絡圖節點代表事件(如1，2，3，…)，箭頭代表活動(如A，B，C，…)，箭頭旁邊的權重代表活動的持續時間(如5，6，9，…)。在網絡圖，路徑最長的路徑(權重值之和最大，圖中用粗線表示)稱為關鍵路徑，其長度代表完成整個項目的最短時間，稱為總工期。因?yàn)橹挥袎嚎s關鍵路線上的活動時間才能縮短整個工期，所以關鍵路線上的活動是影響整個項目的主要因素，這就是“關鍵”一詞的由來。
關鍵路徑是網絡圖中一個極其重要的概念。關鍵路線，也稱為主要矛盾線，決定了整個作業計劃的周期。關鍵路線的延遲或提前將直接導致整個項目總工期的延遲或提前。關鍵路線上的操作稱為關鍵操作。關鍵任務的時候沒有回旋的余地。因此，要縮短總工期，必須抓住關鍵路線上的薄弱環節，采取措施挖掘潛力，縮短工期。關鍵路線可以讓管理者對項目心中有數，明確關鍵點。

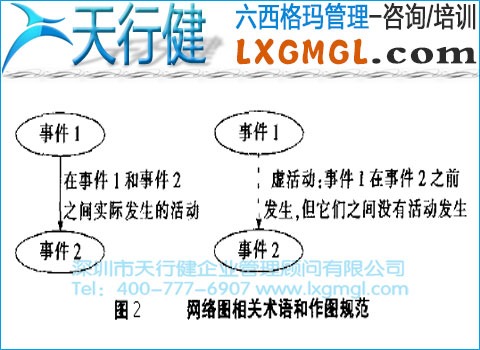

如圖2所示:如果事件1是緊接在事件2之前的事件，箭頭將從事件1指向事件2。可能有幾個直接的事件。有時，雖然兩個事件之間沒有活動，但事件2在事件1完成后才能開始，所以用虛線箭頭連接，表示虛擬活動。完成一個虛擬活動不需要時間，它只是用來表示時間發生的順序。所有活動指向的節點標志著項目的最終完成，稱為網絡圖。
