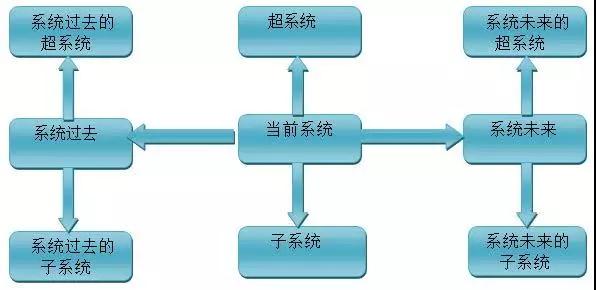

九屏幕圖法TRIZ是一種典型的系統思維方法，偶爾可以將情況作為一個整體來考慮，幫助工程師從結構、時間、因果關系等角度對問題進行全面系統的分析。該方法不僅研究問題的現狀，而且考慮子系統和超系統的相關過去、未來和動態。
九屏幕圖的目的是為了找資源，分析清楚系統的組成和環境。首先，考慮技術系統本身的可用資源。其次，考慮技術系統的子系統和超系統中的資源。第三，考慮系統的過去和未來，并從中找到可用的資源。第四，考慮超系統和子系統的過去和未來。
九屏幕圖法的發展趨勢:
1.九屏逐漸成為TRIZ解決技術問題的工具
在經典的TRIZ理論中，九屏的作用和地位很高，但人們通常將九屏幕圖法定位為拓展思維的方法。但隨著TRIZ理論的不斷發展和問題解決工具的豐富，九屏幕圖法逐漸發展成為解決技術問題的獨立工具。同時九屏幕圖引入了系統與反系統的對立概念，使得很多問題得以解決。
擴展九屏幕圖（n屏幕圖）的引入和使用，使得應用范圍和分析方法具有很高的實用性。但是擴展的九屏幕圖要求用戶對TRIZ有很強的理論知識，導致使用頻率低，但效果好。雖然現代TRIZ削弱了九屏幕圖在TRIZ理論體系中的地位，但作為初級和中級訓練的主要內容，仍然受到重視。
2.九屏幕圖結合技術進化規律解決問題
將九屏幕圖與技術系統的演化規律結合起來解決技術問題，已經成為目前的主流方法。在某種程度上，九宮格圖是技術系統演化規律的一種表現。我們可以用技術系統的演化規律來預測技術，用九分屏圖來分析產品和技術的構成和超系統，最終得到解決方案。
3.九屏幕圖的應用范圍逐漸擴大
隨著TRIZ理論的不斷發展，應用范圍和領域逐漸擴大。作為TRIZ理論的重要組成部分，九屏幕圖的應用范圍和領域也在逐步擴大。目前已應用于機械、制藥、化工、冶金、材料等領域，并逐步滲透到社會科學和管理科學領域。與其他工具TRIZ如技術矛盾、物理矛盾、功能分析等相比。，九屏幕圖的使用條件和分析過程不嚴格，使得九屏幕圖的應用范圍逐漸擴大。
