本文運用TRIZ理論對存在的問題進行分步分析，從而找出根源，解決問題。經分析，研磨時間與研磨速度成反比，研磨冷卻水飛濺是影響玻璃表面質量的關鍵因素。因此，可以推導出兩對矛盾:
① 研磨要快，不要太快；
② 研磨預計不產生廢水，但需要產生研磨廢水。針對矛盾1，在現有研磨方法的基礎上，去掉了切角和切角前的定位工位，在磨邊步驟上增加了切角步驟，即磨邊和切角步驟在同一工位進行。以這種方式，減少了在倒角之前定位和將基板玻璃從定位站運輸?shù)降菇钦镜臅r(shí)間。同時，為控制研磨裝置開發了一個控制系統包括四個研磨參數采集模塊。它們是:第一處理模塊，被配置用于砂輪馬達執行工作速度；第二處理模塊，用于對砂輪Y執行進給電機的磨邊速度；第三處理模塊，配置用于砂輪X方向和Y方向電機執行剪切角速度；第四處理模塊被配置為通過砂輪X方向和Y方向馬達執行切割角度。針對矛盾2，在研磨輪后增加風機泵送系統抵消研磨廢水離心力，泵出研磨冷卻廢水。

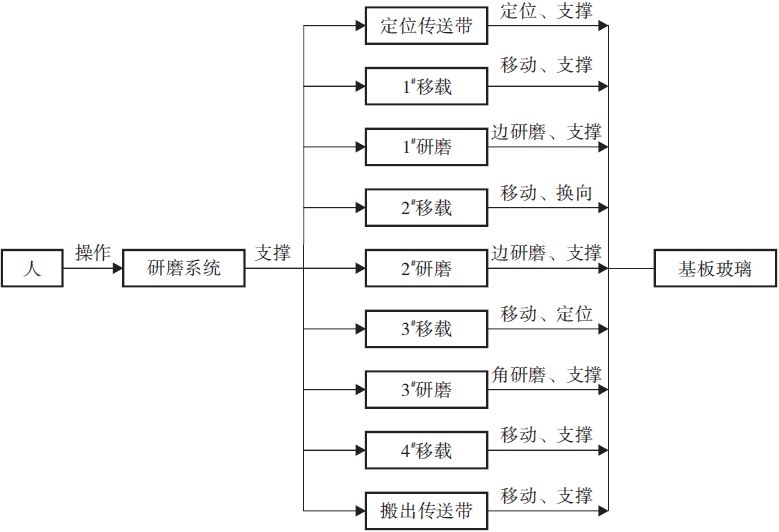

圖1 系統功能分析示意圖

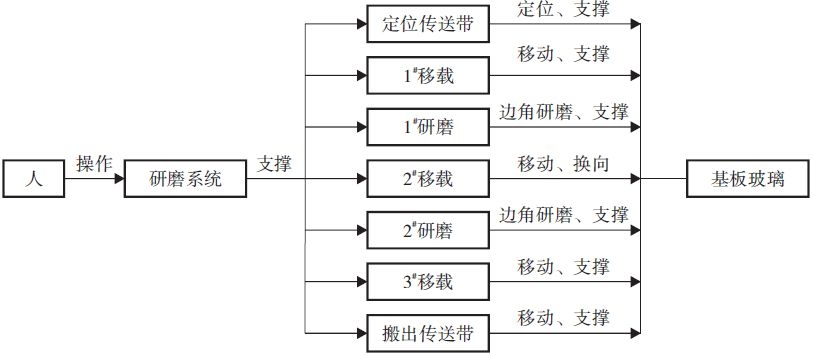

圖2 簡化系統功能圖

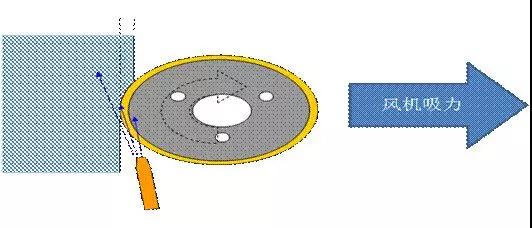

圖3 抽離原理圖
TRIZ工具的應用可以有效提高問題解決的效率，減少問題解決過程中的試錯過程，明顯促進TFT-LCD基板玻璃加工業的技術提升。
